ILLUMINATA 18 ein Scan Speak Bauvorschlag aus HH 6/2016 (Lautsprecherbausätze)

VersandWF ⌂ @, D-85253 Erdweg - Kleinberghofen, Donnerstag, 10. November 2016, 10:25 (vor 372 Tagen)

[image]

Die HobbyHiFi Ausgabe 6/2016 präsentiert auf den Seiten 8-21 den Bauvorschlag Illuminata 18 - 2 Wege am Limit, das Beste von Scan Speak - 3 Hochtöner zur Auswahl.
http://www.hobby-hifi.de/Archiv/16/06_16/06_16.html

[image]

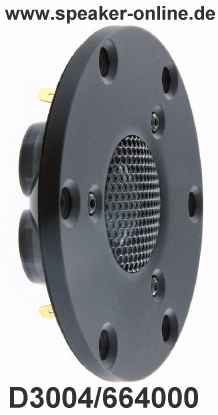

Lautsprecherbausatz Illuminata 18 BE ( BE=Variante mit ILLUMINATOR Beryllium-Hochtonkalotte )

Unser Lieferumfang Illuminata 18 BE enthält pro Lautsprecherbausatz:
1x SCANSPEAK 18WU8741T00, 1x SCANSPEAK D3004/664000, 2 VE MDM-2 Dämmwatte, 100x30cm Akustikflies AKF-10 , High-End-Terminal, Dichtband, 12 Holzschrauben sw, OFC-LS-Kabel zu Innenverdrahtung
Die kompromißlose Bauteileauswahl für die Frequenzweiche zur Freiverdrahtung:
L1=2,2mH CFC14 Luftspule, L2=1,5mH BL71, L3=22mH BL71, L4=0,39mH BL71,
C1=15µF Mcap, C2=33µF EGL, C3A=68µF EGL, C3B=47µF EGL, C4A=100µF EGL, C4B=100µF EGL, C4C=100µF EGL,C4D= 68µF Mcap EVO , C5=4,7µF Mcap EVO Silber/Gold/Öl, C6=15µF Mcap EVO Silber/Gold/Öl, C7=0,33µF Mcap EVO Silber/Gold/Öl,
R1=10Ohm MR10, R2=3,9Ohm MR5, R3=5,6Ohm MR10, R4=6,8Ohm MR10,

Optional und nur für den Einsatz mit Röhrenamps sinnvoll, Bauteile für eine Impedanzkorrektur: R5=6,8Ohm Mundorf R25, C8=47µF Mcap, L5=0,33mH-BL71



Zur ILLUMINATA 18 BE Bestellung bei Lautsprecherkauf.com

[image]

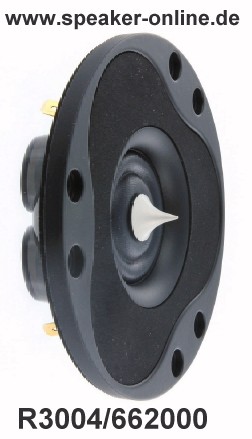

Lautsprecherbausatz Illuminata 18 RD ( RD=Variante mit ILLUMINATOR Ringstrahler, diese Version empfiehlt sich für akustisch harte Räume )

Unser Lieferumfang Illuminata 18 RD enthält pro Lautsprecherbausatz:
1x SCANSPEAK 18WU8741T00, 1x SCANSPEAK R3004/662000, 2 VE MDM-2 Dämmwatte, 100x30cm Akustikflies AKF-10 , Terminal, Dichtband, 12 Holzschrauben sw, OFC-LS-Kabel zu Innenverdrahtung
Die wertige Bauteileauswahl für die Frequenzweiche zur Freiverdrahtung:
L1=2,2mH BL140 Luftspule, L2=1,5mH BL71, L3=22mH BL71, L4=0,39mH BL71,
C1=15µF Mcap, C2=33µF EGL, C3A=68µF EGL, C3B=47µF EGL, C4A=100µF EGL, C4B=100µF EGL, C4C=100µF EGL,C4D= 68µF Mcap, C5=4,7µF Mcap EVO Silber/Gold/Öl, C6=15µF Mcap EVO Silber/Gold/Öl, C7=0,33µF Mcap EVO Silber/Gold/Öl,
R1=10Ohm MR10, R2=3,9Ohm MR5, R3=4,7Ohm MR10, R4=12Ohm MR10,

Optional und nur für den Einsatz mit Röhrenamps sinnvoll, Bauteile für eine Impedanzkorrektur: R5=6,8Ohm Mundorf R25, C8=47µF Mcap, L5=0,33mH-BL71

Zur ILLUMINATA 18 RD Bestellung bei Lautsprecherkauf.com

[image]

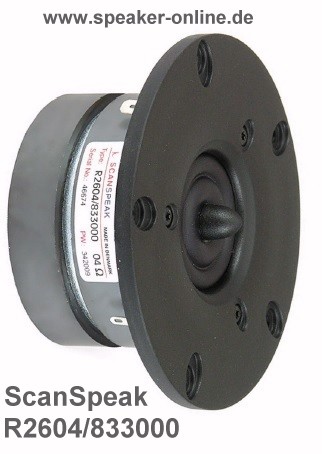

Lautsprecherbausatz Illuminata 18 DISCRD ( DISCRD=Variante mit DISCOVERY Ringstrahler, diese Version empfiehlt sich für akustisch harte Räume und als Low Budget Einstieg )

Unser Lieferumfang Illuminata 18 DISCRD enthält pro Lautsprecherbausatz:
1x SCANSPEAK 18WU8741T00, 1x SCANSPEAK R2604/833000, 2 VE MDM-2 Dämmwatte, 100x30cm Akustikflies AKF-10 , Terminal, Dichtband, 12 Holzschrauben sw, OFC-LS-Kabel zu Innenverdrahtung
Die Preis/Leistungs-optimierte Bauteileauswahl für die Frequenzweiche zur Freiverdrahtung:
L1=2,2mH L140 Luftspule, L2=1,5mH L71, L3=22mH L71, L4=0,39mH L71,
C1=15µF Mcap, C2=33µF ERA, C3A=68µF ERA, C3B=47µF ERA, C4A=330µF ERA, C4B=33µF MCap, C4C=entfällt,C4D=entfällt, C5=4,7µF Mcap EVO, C6=15µF Mcap EVO, C7=0,33µF Mcap EVO,
R1=10Ohm MR10, R2=3,9Ohm MR5, R3=4,7Ohm MR10, R4=12Ohm MR10,

Optional und nur für den Einsatz mit Röhrenamps sinnvoll, Bauteile für eine Impedanzkorrektur: R5=6,8Ohm Mundorf R25, C8=47µF EGL, L5=0,33mH-L71

Zur ILLUMINATA 18 DISCRD Bestellung bei Lautsprecherkauf.com


:-)

Mit highfidelem Gruß

W.F.
