Triple Play Coax mit Celestion TFX0615 (Lautsprecherbausätze)

VersandWF ⌂, D-85253 Erdweg - Kleinberghofen, Montag, 15. Januar 2024, 15:41 (vor 296 Tagen)

[image]

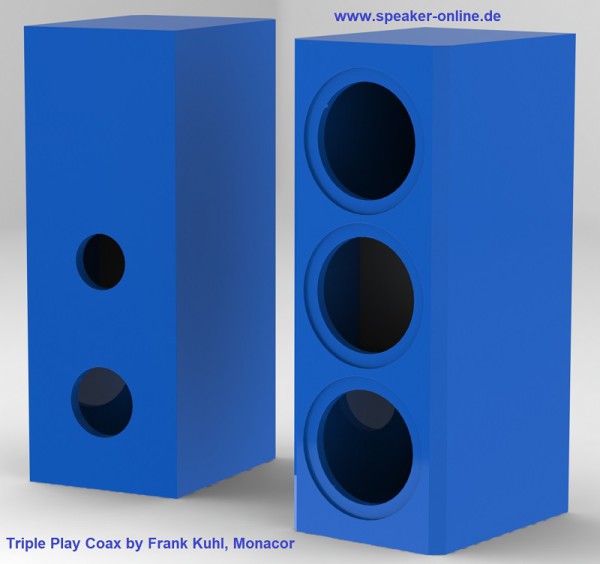

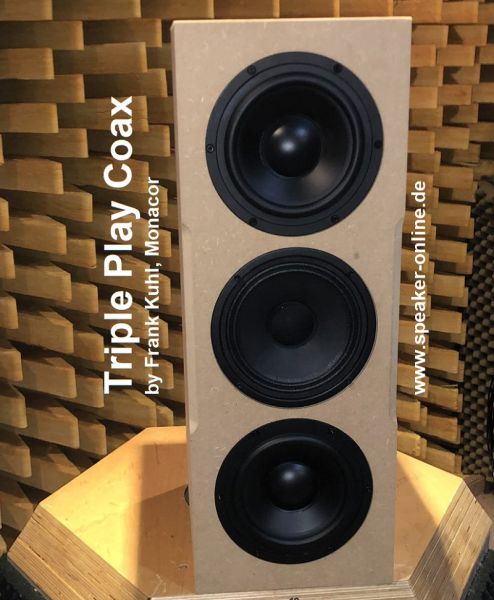

Triple Play Coax, ein 3-Wege System mit Koaxiallautsprecher,
vielen Dank an Frank Kuhl (Monacor), der uns die Unterlagen zu diesem Bausatz zur Verfügung gestellt hat. Bestückt ist der Triple Play Bausatz mit 2 Tieftöner Monacor SPH-6M und einem Celestion TFX 0615 Koaxiallautsprecher.

[image]
[image]
[image]

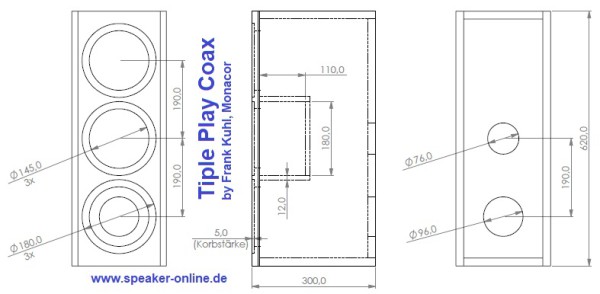

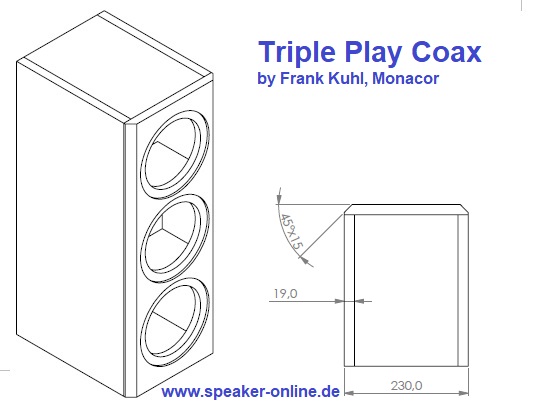

Holzzuschnitt für eine Box - nicht im Lieferumfang !
MDF 19mm
Seiten 2 Stück 620 x 281 mm
Frontwand 1 Stück 620 x 230 mm
Rückwand 1 Stück 582 x 192 mm
Boden / Deckel 2 Stück 281 x 192 mm
MDF 12mm
Gehäuse Koaxiallautsprecher 2 Stück 122 x 192 mm
1 Stück 180 x 192 mm

Gedämmt wird die Bassabteilung nur mit Noppenschaumstoff MDM-40 an den Seiten, Boden, Deckel und Rückseite. Die Weiche wird innen auf der Rückwand montiert und der Noppenschaum darüber gelegt.

Das Mitteltongehäuse wird dicht mit MDM-2 gefüllt und zwar so das der Koax mit leichtem Gegendruck montiert wird.

[image]

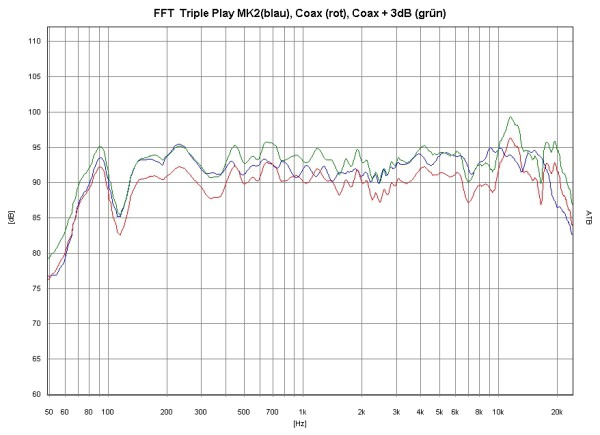

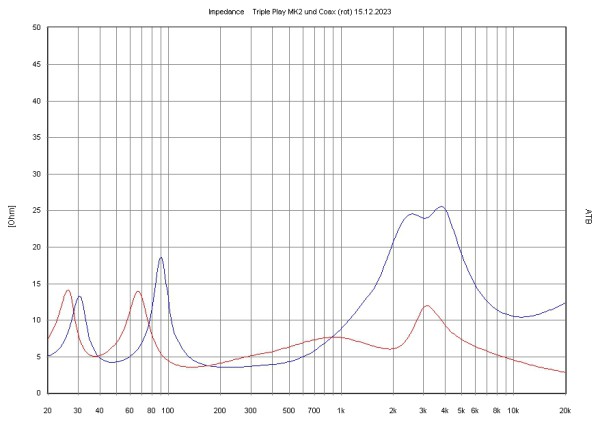

Vergleichsmessungen der Triple Play Coax mit der Triple Play MK2. Da die TP MK2 ca. 3 dB lauter ist, wurde der Pegel in der Grafik angepasst damit die Kurven zur Deckung kommen.
Die Senke bei 100Hz und 350 Hz ist durch den Messraum bedingt – die kann man sich wegdenken.

Die Spitze bei 12 Khz hat nicht gestört und daher wurde auf einen Saugkreis verzichtet.
Wer optional einen Saugkreis draufsetzen will, hier die Werte:
R = 3,3 – 4,7 Ohm, L = 0,22 mH, C = 0,82 µF

[image]

[image]

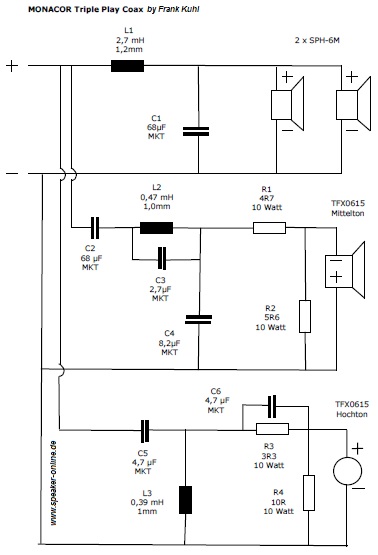

Zubehör-Komponenten für einen Bausatz:

Tieftöner 2 Stück SPH-6M
Koaxiallautsprecher 1 Stück Celestion TFX 0615
Frequenzweiche Bauteile
L1 1 LSIP-270
L2 1 LSIP-47/1
L3 1 LSIP-39/1
C1 1 MKTA-680
C2 1 MKTA-680
C3 1 MKTA-27
C4 1 MKTA-82
C5 1 MKTA-47
C6 1 MKTA-47
R1 1 LSR-47/10
R2 1 LSR-56/10
R3 1 LSR-33/10
R4 1 LSR-100/10
Zubehör:
Terminal rund 1 STK.
Bassreflexrohr 1 BR-70HP (auf 155mm Länge kürzen)
Dämmung 1x MDM-2
Dämmung 1x MDM-40
Schrauben 20 Schrauben MZF-8616 (VE = 16)
Kabel 2m SPC-125 oder vergleichbares OFC-Kabel

Zur Bestellung bei lautsprecherkauf.com

;-)

W.F.
www.speaker-online.de
