RADIATOR-10-SUB, Gehäuseskizze quick and dirty (Lautsprecherbausätze)

VersandWF ⌂ @, D-85253 Erdweg - Kleinberghofen, Dienstag, 07.07.2020, 14:16 (vor 38 Tagen) @ VersandWF

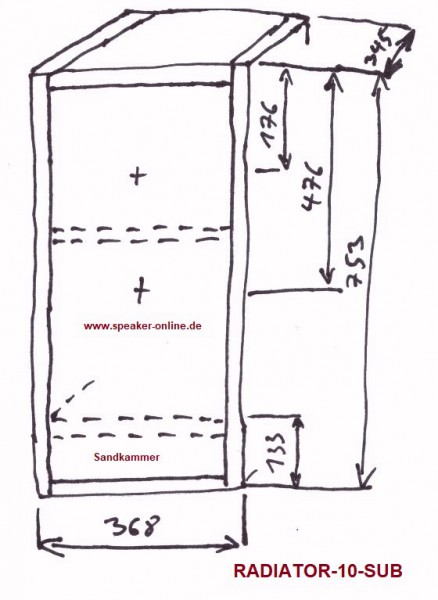

RADIATOR-10-SUB, die Gehäuseskizze quick and dirty
.. nicht norm- und maßstabsgerecht.

[image]

Hier schoneinmal ein paar wichtige Abmessungsangaben für den Nachbau.

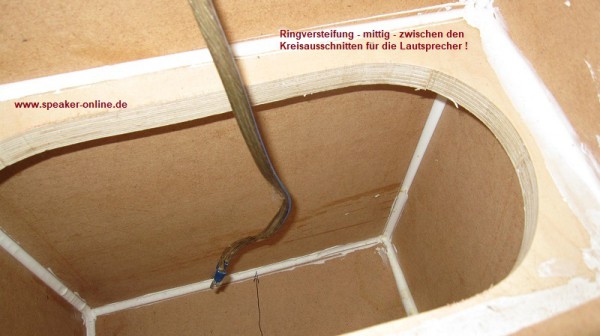

Die + in der Skizze markieren den Mittelpunkt der Kreisausschnitte (Durchmesser 242 mm) für die Tieftöner. Mittig zwischen den Tieftönern die Ringversteifung.

[image]

Die Kammer für Sand oder Bleischrot könnte man eigentlich weglassen, aber erstens gefällt uns der Sub mit der kleinen Erhöhung so besser und zweitens ist das eine enorme Verstärkung der Standfestigkeit .. diesen SUB trägt dann keiner so leicht weg.

[image]

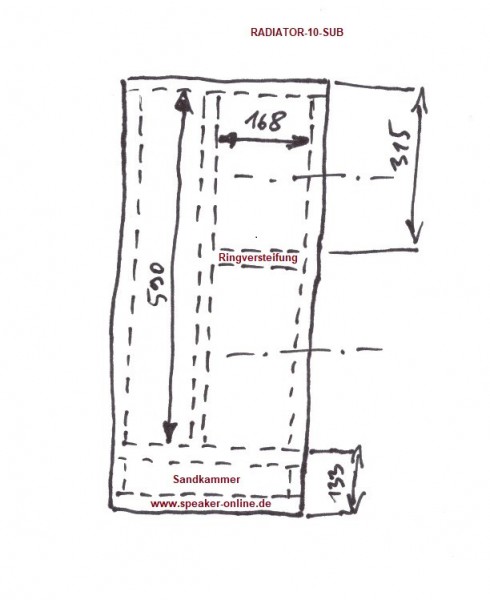

... die Seitenansicht sollte die restlichen offenen Punkte des Gehäuseaufbaus beantworten.

[image]

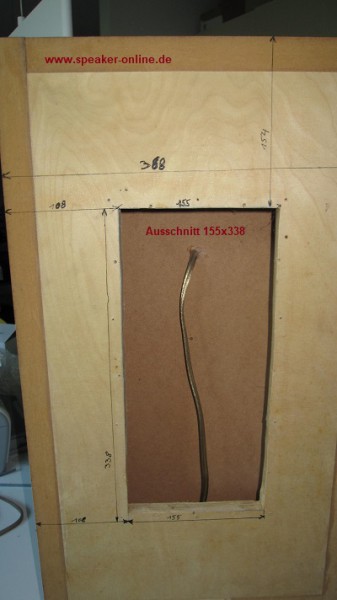

Der Ausschnitt für das Submodul auf der Gehäuserückseite hinter den Tieftönern beträgt 338 x 155 [mm].


Noch Fragen ?

Bitte vor dem Nachbau alle Maßangaben auf Plausibilität prüfen - falls jemand einen Fehler findet bitte Rückmeldung.
